LEVELITE
Sistema Electrónico de dirección empotrado inteligente
INTRODUCCIÓN

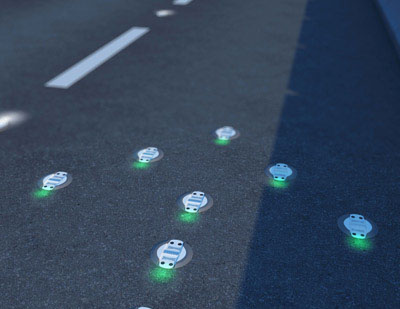

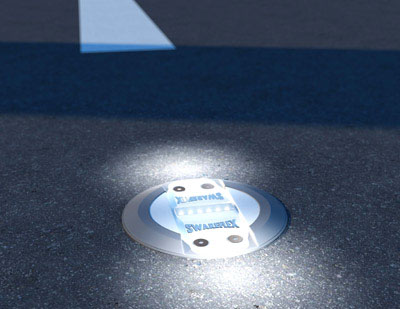

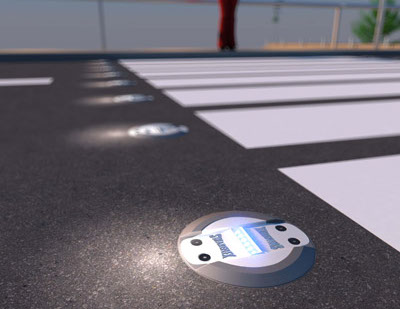

LEVELITE montado a ras de carretera, es la solución más robusta para la orientación activa en carreteras, zonas de niebla, calles y otras áreas de tráfico. La instalación de la guía visual consta de una o más unidades de control para la transferencia de potencia, comunicaciones y control. Debido a su saliente mínima por encima de la superficie de la carretera y el diseño único con anillo de acero inoxidable, LEVELITE es resistente contra cualquier daño, por ejemplo: camiones pesados, en la dirección de la luz de los LED´s (dirección del tráfico). En el caso de una superficie rayada, el elemento óptico puede ser reemplazado.
El brillo de los módulos, así como el modo de funcionamiento, por ejemplo, intermitente o luz corriente, se puede controlar a través de la unidad de control. El cambio a día o la intensidad de la noche puede ser activado ya sea a través de una señal externa o por medio de un sensor de luminosidad. Puede ser alimentado con energía eléctrica o solar, a través de paneles solares.

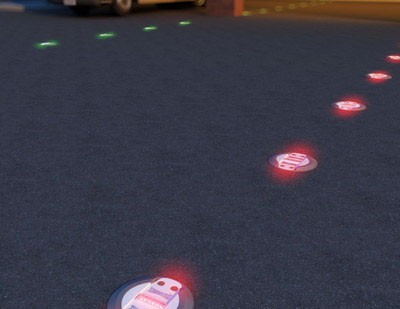

Los colores de los LEDs pueden ser diferentes en cada lado, también es posible cambiar dos colores diferentes a cada lado.
ÁREAS DE APLICACIÓN
+ Túneles de carretera.
+ Carreteras.
+ Calles y vialidades.
+ Estacionamientos.
+ Garajes.
+ Áreas Industriales.
+ Salones de Eventos y Exposiciones.
+ Aeropuertos.
+ Estadios.
DESTACADOS
+ Sistema cableado activo de señalamiento empotrado.
+ Altura del módulo LED por encima del nivel de la carretera de menos de 3 mm.
+ Módulos emisores de luz: Protegido con un anillo de acero y unidad óptica
intercambiable.
+ Unidad óptica de fácil reemplazo sin necesidad de desconectar la fuente de
alimentación.
+ Unidad de control: control y seguimiento de las diversas funciones de los módulos
de luz ( brillo, parpadeo y luz normal ).
+ Bajo consumo de energía.
+ Sistema fiable, robusto, durable con poco mantenimiento.
+ Adecuado para la limpieza por equipos y/o camiones de mantenimiento o limpieza.
MÓDULOS DE ILUMINACIÓN
VISIÓN GENERAL DE FUNCIONES
Nombre del modelo
SWAROLEVELITE
SWAROLEVELITE XL
SWAROLEVELITE XP
Número de Artículo
Una vía
8511
8531
8521
Dos vías
8510
8530
8520
Dimensiones
∅130 x D 60 mm
Max. 3mm de altura sobre el nivel de la calle
Número de LEDs
6 LEDs por lado
3 LEDs por lado
6 LEDs por lado
Color de LED
Material
Construcción Interna:
Aluminio resistente al agua salada y plástico de ingeniería
Inserto Óptico:
Plástico especial con un anillo de acero inoxidable V4A (1.4571)
Retardante de fuego probado según UL 94 V0
Peso
1.7 Kg
Resistencia a la Presión
25 toneladas métricas
Tensión Admisible de Funcionamiento
24 V DC
48 V DC
48 V DC
Consumo Eléctrico
Una vía
1.0 W (40 mA)
0.5 W (20 mA)
1.5 W
Max. 2 W
2.0 W (80 mA)
1.5 W (60 mA)
1.0 W (40 mA)
Dos vías
2.6 W
Intensidad Promedio de Luz
100 cd
35 cd
35 cd
35 cd
70 cd
75 cd
75 cd
35 cd
35 cd
35 cd
Tiempo de Vida de LEDs
∼ 100,000 horas
acc. a los datos del fabricante
Ángulo de Apertura del LED
+/- 7.5 º
Clase de Protección
IP 68 (sellado para componentes electrónicos)
Tecnología de Conexión
Coneción-T o conexión serial
Instalación
- Instalación al ras de la carcasa mediante el uso de la fuerza para fusionarlo a
la carretera
- La fijación de la luminaria es a través de una arandela y dientes de seguridad
- Alineación óptica al flujo de tráfico
- Componentes ópticos fácilmente reemplazables sin romper la conexión
eléctrica
Características
- A prueba de barrido de nieve
- LEDs protegidos contra químicos y el estrés mecánico
SWAROLEVELITE
Módulo emisores de Luz
Módulo con cable
SWAROLEVELITE
SWAROLEVELITE XL
SWAROLEVELITE XP
Unidad de control
SWAROCONTROL MINI/DUO
SWAROCONTROL iXP
Unidad de control adecuado para montaje en perfil para soporte
Fuente de alimentación y la unidad de control ejecutado por separado
Función
Iluminación continua
Intermitencia
Luz corriendo
Incremento Gradual de Iluminación
Decremento Gradual de Iluminación
Atenuación Día / Noche
Ajuste de Brillo
Módulo de Retroalimentación
Fuente de Alimentación
2,000 de Longitud a la Fuente de Alimentación
Tensión Funcional Extra Baja < 60 V DC
EMC Probado
Contactos Libres de Potencial para Controlar los Módulos Emisores de Luz
Compensación Electrónica por Pérdida en la Linea
Sin Circuito de Ajuste Resonante (ej. Mediante Dispositivo Compensador)
La Conexión a la Tecnología del Túnel
La Retroalimentación de la Unidad de Control a través de contactos libres de Tensión
Profibus DP y Conexión LAN disponible en la Unidad de Control
Control mediante RS232
Comunicación de Datos
Asignación de Dirección Única por cada Módulo
Retroalimentación de la Línea Completa
Retroalimentación de los Módulos Individuales
Integración Opcional de Sensores en el Mismo Suministro en las Líneas de Energía
Status en la Retroalimentación de la Unidad de Control al Control Maestro
Asignación de Direcciones en los Módulos Fijos
Módulo de Consulta Cíclica
Facilidad para encontrar Errores, Fuente de Alimentación con DC
Instalación
Estándar en las Hebras del Cableado
Conector T HD, IP 68
