MÉNSULA REFLEJANTE
Ménsula reflejante para barreras centrales de concreto y defensas metálicas
INTRODUCCIÓN
La MÉNSULA REFLEJANTE para barrera de contención metálica, muestran el trazado de la carretera por la noche. Los reflectores para barrera de contención metálica están disponibles para diferentes perfiles de barreras. Los elementos integrados de cristal para fines especiales, mantienen sus excelentes propiedades de reflexión durante muchos años.
Al igual que los reflectores verticales en las barreras de hormigón, la MÉNSULA REFLEJANTE también ofrecen una larga vida útil, con un mínimo requerimiento de instalación y un alto costo-beneficio.
ÁREAS DE APLICACIÓN
+ Carreteras
+ Túneles
+ Estacionamientos
+ Parques y áreas industriales
DESTACADOS
+ Reflectores para barreras metálicas
+ Adaptable a los diferentes perfiles de barreras metálicas
+ Elementos de cristal para usos especiales
+ Robusto y fiable
+ Fácil manejo e instalación
CARACTERÍSTICAS DEL PRODUCTO

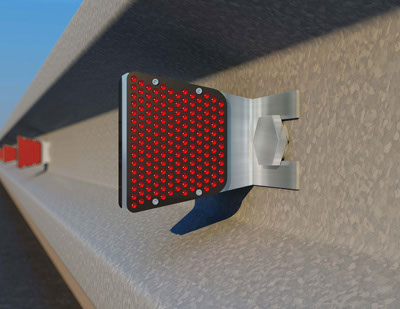

MÉNSULA REFLEJANTE PARA DEFENSA METÁLICA
Artículo
3403
Material de Fabricación
Lámina galvanizada Cal.16
Material del Reflejante
158 esferas de cristal de alta resistencia y reflectividad incrustadas en un panel de plástico ABS en forma trapezoidal
Color
Dimensiones
Base mayor 11.5 cm, base menor 4.5 cm, altura 6.0 cm.
Color del Reflejante
Proceso de Fabricación
Ensamble del elemento reflejante a la base metálica a base de 4 remaches pop en color negro o gris
Fijación
En el tornillo central de la defensa metálica
Coeficiente de Intensidad Lumínica de Acuerdo con las Medidas
Geométricas del British Standard Institute (BSI)
Ángulo de Entrada / Ángulo de Observación
5º/0.3º
15º/2.0º
10º/1.0º
Mcd/lx
Mcd/lx
Mcd/lx
Blanco
en 1463 - 1 min.
420
20
165
10
33
2.0
Amarillo
en 1463 - 1 min.
210
20
84
10
16
2.0
Rojo
en 1463 - 1 min.
84
4.0
33
2.0
6.7
0.4
Ángulo de Entrada / Ángulo de Observación
X
Y
Blanco
0.460
0.420
Amarillo
0.575
0.422
Rojo
1.671
0.326

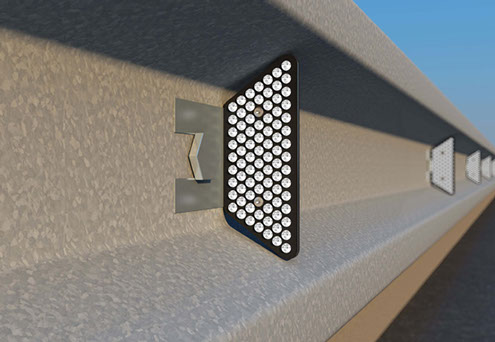

MÉNSULA REFLEJANTE PARA BARRERA CENTRAL
Artículo
3403
Material de Fabricación
Lámina galvanizada cal. 16
Material del Reflectante
158 esferas de cristal de alta resistencia y reflectividad incrustadas en un panel de plástico ABS en forma trapezoidal
color
Dimensiones
Base mayor 11.5 cm, base menor 4.5 cm, altura 6.0 cm
Color del Reflectante
Proceso de Fabricación
Ensamble del elemento reflejante a la base metálica a base de 4 remaches pop en color negro o gris
Fijación
2 Clavos para concreto marca Hilti o similar de 1/8 x 1 1/4 con pistola de impacto y cartuchos rojos
Coeficiente de Intensidad Lumínica de Acuerdo con las Medidas
Geométricas del British Standard Institute (BSI)
Ángulo de Entrada / Ángulo de Observación
5º/0.3º
15º/2.0º
10º/1.0º
Mcd/lx
Mcd/lx
Mcd/lx
Blanco
en 1463 - 1 min.
420
20
165
10
33
2.0
Amarillo
en 1463 - 1 min.
210
20
84
10
16
2.0
Rojo
en 1463 - 1 min.
84
4.0
33
2.0
6.7
0.4
Ángulo de Entrada / Ángulo de Observación
X
Y
Blanco
0.460
0.420
Amarillo
0.575
0.422
Rojo
1.671
0.326
