SWARORAIL
Innovador Pasamanos con Sistema de Iluminación de Tecnología LED
INTRODUCCIÓN

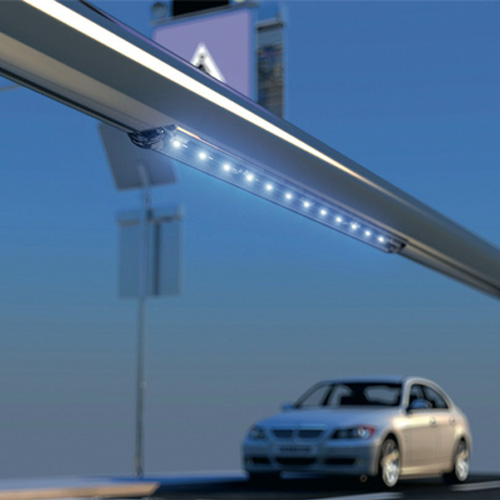

SWARORAIL es un sistema de iluminación integrado de pasamanos que proporciona liluminación y señalización, así como orientación táctil en las vías de evacuación y en las zonas de peligro. Las áreas de aplicación son túneles, carreteras, áreas de túneles ferroviarios, pasos industriales, puentes, pasajes peatonales, escaleras, rampas , etc
Los módulos con12 luces LED cada uno, destacan por su excelente distribución de la luz. La carcasa moldeada impermeable con grado de protección IP 68, está hecho de policarbonato de alta calidad. Esto garantiza una alta resistencia a las condiciones ambientales como la humedad, sales y otras sustancias químicas, mientras que proporciona la protección contra el vandalismo. El fácil mecanismo del broche de presión permite una instalación rápida y fácil. Opcionalmente, los módulos de pasamanos con iluminación LED, pueden entregarse en acero inoxidable o material plástico.
Para uso en túneles ferroviarios, los módulos de luz se pueden montar directamente en la pared del túnel o sobre pilares independientes de aprox. 95 cm de altura. Una instalación complementaria iluminada a una altura de 3.5 mts, garantiza una iluminación uniforme y continua de salidas de emergencia. Los módulos SWARORAIL para muros, se pueden utilizar con una carcasa dedicada como complemento a los pasamanos no iluminados existentes.

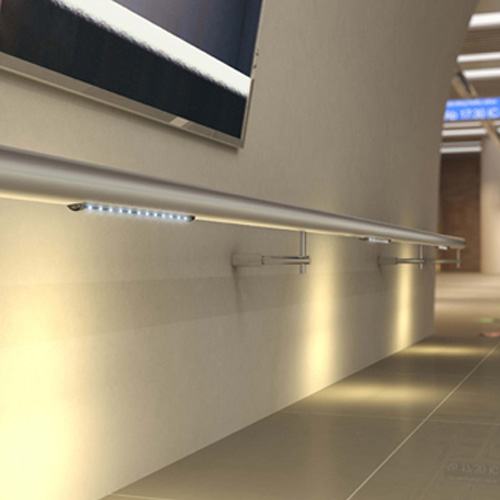

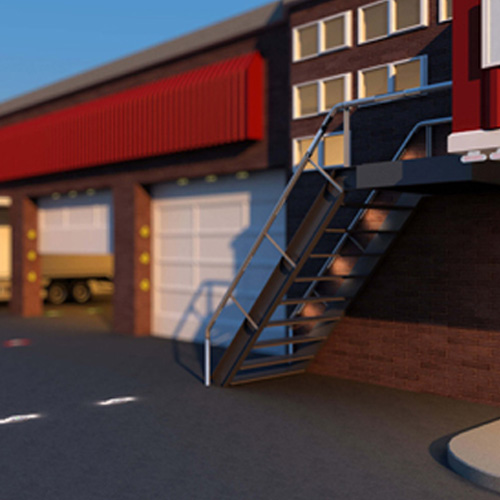

Hay una vasta gama de aplicaciones para pasamanos SWARORAIL en edificios . En las escaleras o rampas en particular, proporcionando una iluminación funcional , discretamente que se mezclan con la arquitectura.
ÁREAS DE APLICACIÓN
+ Túneles de carretera.
+ Estaciones y explanadas.
+ Calles, vialidades y desniveles viales.
+ Estacionamientos.
+ Estacionamientos de centros comerciales y estacionamientos subterraneos.
+ Edificios públicos.
+ Edificios industriales.
+ Estadios.
+ Parques logísticos y de traslados.
+ Edificios de oficinas.
DESTACADOS
Pasamanos modular con unidades LED integradas.
Módulos de iluminación integrados en el pasamanos o unidades simples carcasa dedicada.
Iluminación homogénea para la señalización de las vías de evacuación y zonas de peligro.
Muy resistente gracias a las piezas eléctricas herméticamente cerradas.
Fácil instalación.
Mantenimiento mínimo.
Adecuado para la limpieza de máquinas.
Gran eficiencia energética.
Protección antivandálica.
SWARORAIL MÓDULOS LUMINOSO
SWARORAIL APLICACIÓN
DE MÓDULO
SWARORAIL PASAMANOS
SWARORAIL MÓDULOS DE PARED
SWARORAIL es un sistema de iluminación de alta calidad para una variedad de aplicaciones como por ejemplo túneles ferroviarios, instalaciones industriales y puentes. Los módulos luminosos están equipados con 12 LEDs. La función de lente de la carcasa de los módulos permite una distribución óptima de luz. LA carcasa de los módulos, sellada a prueba de agua (IP68), está elaborada con policarbonato y ofrece una protección contra el vandalismo. El mecanismo de broche de los módulos luminosos permite un montaje rápido y sencillo. Gracias aun manejo térmico óptimo, la vida útil del módulo es de 60,000 horas.

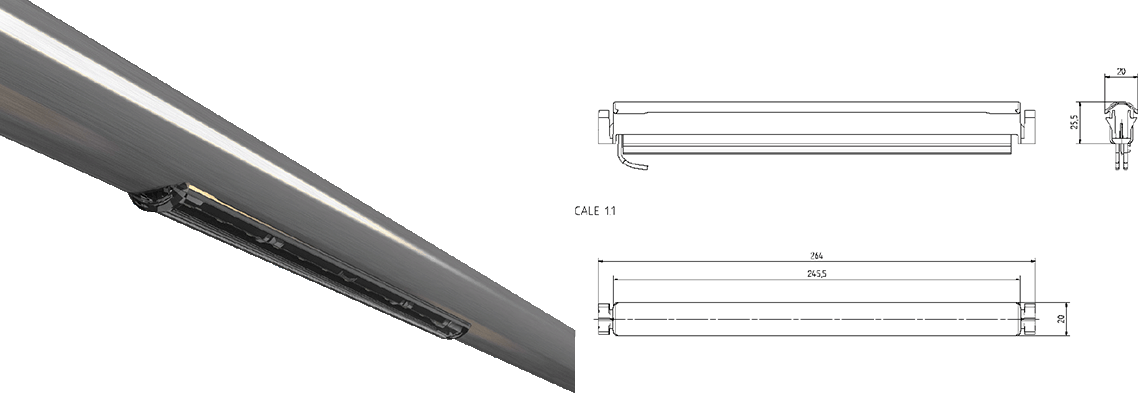

SWARORAIL MÓDULO LUMINOSO
Número de Artículo
8901 / 2L
Dimensiones
264 x 20 x 32 mm
Número de LED´s
12
Colores de los LED´s
Material
Policarbonato, dificilmente inflamable
según UL 94 V0
Peso
140 g
Voltaje Operativo Admisible
24 V DC
Consumo de Energía
2.7 W (110 mA)
Corriente de Operación
2 x 55 Ma
Flujo Luminoso LED
105 lm
Vida Utl de los LED´s
60,000 h según el fabricante
Distribución de la Luz
Simétrica
Grado de Protección
IP66 Y IP68 (Componentes electrónicos sellados)
Tecnología de conexión
SwaroConnect conector HD, conexión en T
Montaje
Acoplamiento del módulo con broche en el espacio del pasamanos preestablecido
Desecho
Chatarra electrónica
Nombre del Modelo
SWARORAIL
Módulos de iluminación
Versión Snap
SWARORAIL
Módulos de iluminación
Versión Screw
Número de Artículo
8901
8903
Dimensiones
264 x 20 x 32 mm
Número de LED´s
12 por módulo
Colores de LED´s
Material
Carcasa:
Retardante de llama y policarbonato autoextinguible , probado según UL 94 V0
Pantalla de Protección:
Cápsula rellenada con vidrio blando , la cápsula también actúa como una lente
Peso
140 g
Tensión Admisible de Funcionamiento
24V DC
Consumo de Energía
2,5 W (110 mA)
Flujo Luminoso
de la Fuente de Luz
105 lm
Brillo de Iluminación
> > 5 lx , la distribución uniforme de 1:4 a 1m de la altura del montaje, a una separación de 2,5 metros entre los módulos, con una anchura de 1 metro.
Vida Útil de los LED´s
~ 100.000 horas acc . respecto a los datos del fabricante
Ängulo de Iluminación
+/- 30 °
Clase de Protección
IP 68 (Protección Electrónica)
Tecnología de Conexión
Conexión en T o conexión serial
Instalación
Mecanismo de chasquido
Tornillos
Características
✦
✦
✦
LEDs integrados en una lente de policarbonato resistente a los impactos altamente transparente
LEDs en encapsulados flexibles hechas de vidrio blando protegidos contra impactos, químicos y mecánicos
Robustez y fiabilidad de los módulos, de gestión óptima, gracias a una carcasa de aluminio anodizado duro
Nombre del Modelo
SWARORAIL
Pasamanos de Acero inoxidable
Número de Artículo
Proyecto Específico
Proyecto Específico
Dimensiones
Proyecto Específico
Número de LED´s
12 por módulo
Colores de LED´s
Material
Acero Inoxidable V2A (1.4571)
Peso
Proyecto Específico
Nombre del Modelo
SWARORAIL
Módulo de Pared en Metal
Número de Artículo
8911 (Versión de chasquido)
8913 (Versión de Tornillo)
8913 (Versión de Tornillo)
Dimensiones
290 x 130 x 43 mm
300 x 78 x 38 mm
Número de LED´s
12 por módulo
Colores de LED´s
Material
Carcasa de Módulos de Pared:
Acero Inoxidable V4A (1.4301)
Peso
1,2 kg
250 g
