SWAROSQUARE X1/X2
Innovador sistema de iluminación LED
INTRODUCCIÓN
Como luminaria LED con un alto rendimiento luminoso el SWAROSQUARE es óptimo para el alumbrado de parkings, fachadas, calles o veredas. Se puede instalarlo en paredes o todos los postes estandarizados. La iluminación de áreas y objetos es muy exacta gracias a los lentes de cristal de alta calidad diseñados y fabricados por SWAREFLEX PRECISION. Además es posible ajustar la orientación de la luminaria por 90° para asegurar una iluminación adecuada. El SWAROSQUARE no solo cautiva por un diseño discreto y funcional, sino también por tecnología LED más moderna, que garantiza alta eficiencia energética y sustentabilidad.
SWAROSQUARE X1 15 LEDS
SWAROSQUARE X2 30 LEDS
SISTEMA MODULAR
ÓPTICA DE CRISTAL
APLICACIONES
+ Vialidades primarias y secundarias
+ Andadores
+ Patios y estacionamientos

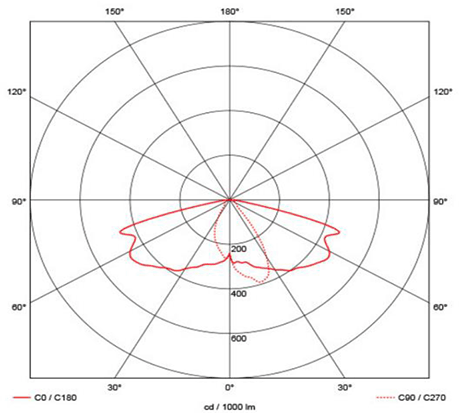

Curva de distribución asimétrica

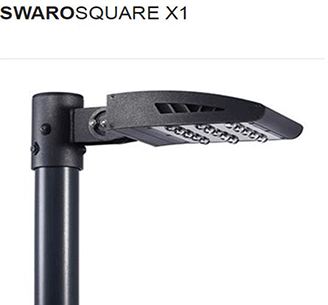

SWAROSQUARE X1
Aluminio extruido anodizado
15 ópticas de cristal, 1X LED
Cristal SWAROVSKI de alta eficiencia
XML, XML-2 marca CREE
60,000 horas
60 W
Driver electrónico 100-240V, externo
Flujo Luminoso
6,700 lúmenes
Eficiencia Luminosa
112 lm/W
Dimensiones
335 x 213 x 77.5 mm
Grado de Protección
IP 66
Temperatura de Color
4,500º K
Distribución Luminosa
Simétrica, asimétrica
Instalación
En brazo, poste y muro
Material de la Carcasa
Óptica
Material de la Óptica
Tipo de LED
Vida Útil
Potencia
Controlador
APLICACIONES
+ Vialidades primarias y secundarias
+ Andadores
+ Patios y estacionamientos

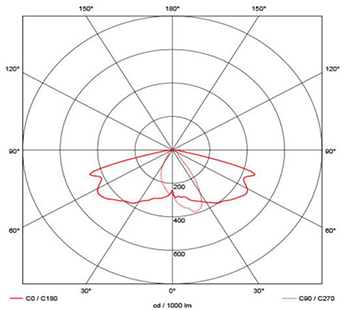

Curva de distribución asimétrica

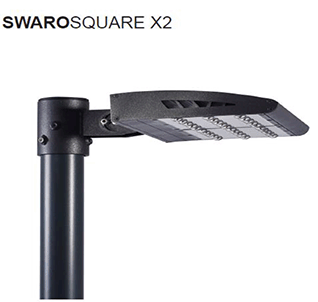

SWAROSQUARE X2
Aluminio extruido anodizado
15 ópticas de cristal, 1X LED
Cristal SWAROVSKI de alta eficiencia
XML, XML-2 marca CREE
60,000 horas
60 W
Driver electrónico 100-240V, externo
Flujo Luminoso
6,700 lúmenes
Eficiencia Luminosa
112 lm/W
Dimensiones
335 x 213 x 77.5 mm
Grado de Protección
IP 66
Temperatura de Color
4,500º K
Distribución Luminosa
Simétrica, asimétrica
Instalación
En brazo, poste y muro
Material de la Carcasa
Óptica
Material de la Óptica
Tipo de LED
Vida Útil
Potencia
Controlador
Configuraciones
Medidas
Material
Lentes de cristal
SWAROLENS A03
C0: 137˚ C90: 98˚
44 x 29 x 15 mm
Optimizado para iluminación
de túneles
SWAROLENS A04
C0: 105˚ C90: 55˚
33 x 30 x 18 mm
Optimizado para plataformas
en aeropuertos
SWAROLENS A05
C0: 144˚ C90: 73˚
35 x 21,8 x 11,8 mm
Optimizado para la instalación de la pared en la iluminación de
túneles
SWAROLENS A06
C0: 152˚ C90: 51˚
30 x 19 x 13 mm
Optimizado para el alumbrado
público
SWAROLENS A06
C0: 127˚ C90: 157˚
32 x 25 x 9 mm
Optimizado para la iluminación
de estacionamientos
SWAROLENS E03
C0: 140˚ C90: 93˚
35 x 23,9 x 10,4 mm
Optimizado para la iluminación
de túneles
SWAROLENS A06
182 x 202 x 32 mm
Anodizado Aluminio
3 x 5
15 LEDs
6 x 5
30 LEDs
3 x 5
15 LEDs
30 W | 3.300 lm
44 W | 4.500 lm
60 W | 6.600 lm
88 W | 9.000 lm
90 W | 6.600 lm
88 W | 9.000 lm
30 W | 3.300 lm
44 W | 4.500 lm
60 W | 6.600 lm
88 W | 9.000 lm
90 W | 6.600 lm
88 W | 9.000 lm
30 W | 3.300 lm
44 W | 4.500 lm
60 W | 6.600 lm
88 W | 9.000 lm
90 W | 2,1 A | 9.900 lm
120 W | 3.0 A | 9.000 lm
30 W | 3.300 lm
44 W | 4.500 lm
60 W | 6.600 lm
88 W | 9.000 lm
90 W | 6.600 lm
132 W | 13.500 lm
30 W | 3.300 lm
44 W | 4.500 lm
60 W | 6.600 lm
88 W | 9.000 lm
90 W | 6.600 lm
132 W | 13.500 lm
30 W | 3.300 lm
44 W | 4.500 lm
60 W | 6.600 lm
88 W | 9.000 lm
90 W | 6.600 lm
132 W | 13.500 lm
30 W | 3.300 lm
44 W | 4.500 lm
60 W | 6.600 lm
88 W | 9.000 lm
90 W | 9.900 lm
132 W | 13.500 lm
El sistema modular SWAROSQUARE X1/X2 consiste en un cuerpo de aluminio, incluyendo PCB y LEDs, que se puede combinar con cualquier Óptica de Cristal Swareflex de precisión. La unidad más pequeña consiste en un punto del LED y puede ser multiplicado si así se desea. El núcleo de aluminio sirve como disipador de calor y se puede atornillar a los perfiles o las cajas contenedoras existentes. Las combinaciones están disponibles en bloques que pueden ser configurables en diferentes configuraciones de alumbrado. El montaje de los módulos es a través de conexiones de tornillos.
364 x 202 x 32 mm
182 x 404 x 32 mm
546 x 202 x 32 mm
182 x 606 x 32 mm
C0 / C90: 84˚
C0 / C90: 104˚
Ø 25 x 13 mm
Optimizado para interiores
Lentes de cristal
SWAROLENS A04
C0: 105˚ C90: 55˚
33 x 30 x 18 mm
Optimizado para plataformas
en aeropuertos
Campos de iluminación
Lente
Curva fotométrica A04
SWAROLENS A02
C0: 105˚ C90: 73˚
C0: 107˚ C90: 93˚
38,8 x 22,6 x 11 mm
Optimizado para alumbrado público
Campos de iluminación
Lente
Curva fotométrica A02
SWAROLENS A06
C0/C90: 40˚
C0/C90: 60˚
38,8 x 22,6 x 11 mm
Optimizado para alumbrado en edificios industriales
Campos de iluminación
Lente
Curva fotométrica S04
