SWAROTUBE 3.0
Innovador sistema de iluminación LED para Industria y Aeropuertos
Sistema Modular
Sistema Modular
Luminaria LED Módulo SWT 3.0 Slim 8 LED´s
Sistema Modular
Luminaria LED Módulo SWT 3.0 Slim 16 LED´s
Sistema Modular
Luminaria LED Módulo 267W SWT 3.0 45 LED´s
INTRODUCCIÓN
El sistema de módulos de alto rendimiento SWAROTUBE 3.0 proporciona grandes volúmenes de flujo luminoso. Es adecuado para todas las aplicaciones que requieren grandes alturas de montaje y alto flujo luminoso. La distribución de la luz de los módulos se puede elegir libremente. Todos los tipos ópticos de vidrio especiales de Swareflex están disponibles para proporcionando un control preciso de alta eficiencia y resistencia contra las influencias mecánicas y químicas. La disipación de calor se lleva a cabo por medio de el núcleo de aluminio, de modo que los módulos se pueden integrar de forma independiente de la carcasa. En combinación con SWAROTUBE 3.0 y la carcasa de alojamiento, los aumentos cuentan con una refrigeración significativa, lo que hace posible grandes cantidades de flujo luminoso.
La vida útil de los LED es de 80.000 horas. La clase de protección es IP 66 lo que permite un sistema adecuado para aplicaciones tanto en interiores como en exteriores. Una amplia gama de opciones de montaje garantiza una instalación fácil y rápida.
ÁREAS DE APLICACIÓN
+ Grandes áreas de alumbrado.
+ Iluminación para postes altos.
+ Iluminación de Hall´s
+ Alumbrado en zonas de aterrizaje
+ Edificios y áreas Industriales.
+ Espacios de eventos y exhibiciones.
+ Estadios.
+ Centros de logística y traslados.
+ Estacionamientos.
DESTACADOS
+ La tecnología de alto rendimiento: suministras grandes cantidades de flujo luminoso.
+ El tamaño, la salida y la radiación modular.
+ El núcleo de aluminio se puede montar independiente de la caja contenedora.
+ Los módulos son multiplicables.
+ Conexiones fáciles enchufables entre módulos.
+ Distribución variable de luz: disponibilidad de todos los lentes de Precisión Swareflex
+ Protección clase IP 66
+ Muy resistente frente a impactos ambientales como la luz del sol, escapes, sales y
humedad.
+ Adecuado para la limpieza mecánica.
+ Alta eficiencia energética.
+ Eliminación de la cubierta de vidrio gracias a la óptica de precisión de cristal:
aumento de la eficiencia.
+ Separación de unidades de control y posibles luminarias.
+ Todas las ventajas de la Óptica de Cristal Swarovski.
SISTEMA MODULAR
MODULO
SWT 3.0 SLIM 8 LED´s
MODULO
SWT 3.0 SLIM 16 LED´s
MODULO
267W A06 45 LED´s
ÁREA DE APLICACIÓN:
AEROPUERTOS
ÁREA DE APLICACIÓN:
INDUSTRIA
CONTROL, MEDICIÓN
Y MONITOREO
El innovador sistema de iluminación SWARO TUBE 3.0 MODULE combina las ventajas de la tecnología LED con la mejor calidad de óptica.
Cada punto de luz LED individual está equipado con una óptica de cristal Swarovski de alta pureza que garantiza una distribución precisa de la luz y alta eficiencia del sistema, la óptica de cristal protege el LED de cualquier tipo de impactos mecánicos y químicos, lo que garantiza el máximo desempeño y nulo mantenimiento. No es necesaria una placa de cubierta adicional para protección. Cada módulo consiste en un cuerpo de aluminio incluyendo una placa conductora, así como los chips LED y la óptica de cristal. La distribución de la luz, la luminancia y el color luminoso son variables. El núcleo de aluminio cuenta con disipador de calor y es factible su montaje en perfiles o carcasas existentes. Se puede conectar directamente.
El módulo representa una unidad encapsulada que es sellada e intercambiable.
Cuenta con 6 perforaciones para instalarlo directamente en plafones, suspender o sobreponer.

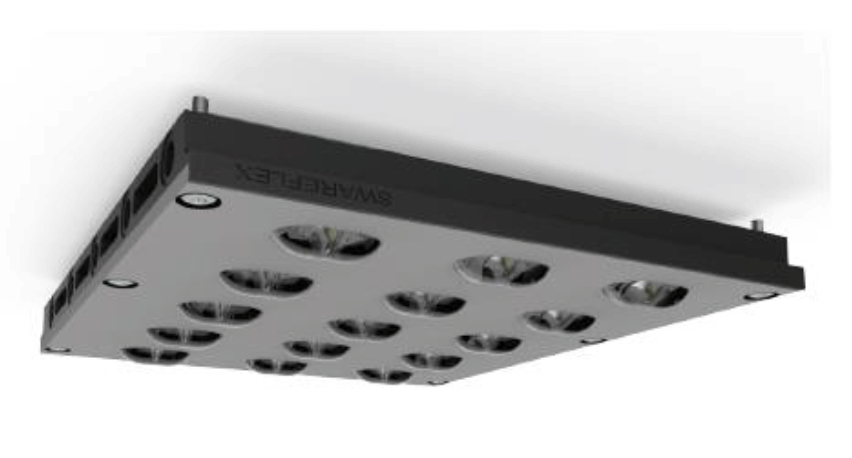

SWARO TUBE 3.0 MÓDULO

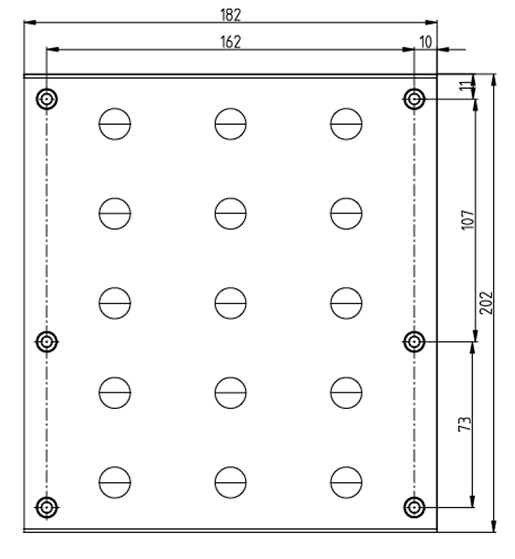

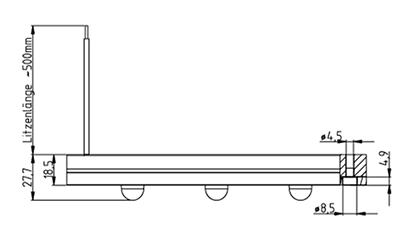

Dimensiones
182 x 202 x 18.5 mm
Color de LED´s
4,000 K
4,750 K
Material de la Carcasa
Aluminio anodizado
Peso
1.25 Kg
Características Direccionales
Ver características ópticas del cristal
Temperatura Ambiente
(Sin Enfriamiento Adicional)
-30 ºC a +40 ºC
Tc Max.
90 ºC
Resistencia a Impactos
IK06 , no requiere protección adicional
Clase de Protección
IP 66, 6 bar
Clase de Seguridad
SK III
SK i bajo pedido
Tecnología de Conexión
Abrazaderas adecuadas para cables flexibles de 0.75mm2
Parámetro de rendimiento del módulo sin refrigeración adicional en TA=25ºC
Corriente constante
350 mA
700 mA
1.050 mA
1.400 mA
Luz Blanca
4,000 K
4,750 K
4,000 K
4,750 K
4,000 K
4,750 K
4,000 K
4,750 K
Reproducción de color
CRI > 80
CRI > 70
CRI > 80
CRI > 70
CRI > 80
CRI > 70
CRI > 80
CRI > 70
Min. flujo luminoso *
2,600 lm
2,850 lm
4,850 lm
5,300 lm
6,750 lm
7,350 lm
8,300 lm
9,050 lm
Eficiencia
173 lm/W
190 lm/W
156 lm/W
171 lm/W
144 lm/W
156 lm/W
130 lm/W
141 lm/W
Typ. sego directo *
43 VDC
44 VDC
45 VDC
46 VDC
Consumo de energía
15 W
31 W
47 W
64 W
Módulo Tc
36 ºC
48 ºC
59 ºC
71 ºC
Expectativa de vida del LED (L70)
110,000 h
100,000 h
90,000 h
80,000 h
* Estas indicaciones no incluyen las pérdidas ópticas en la óptica del cristal. Para esto, eche un vistazo a la eficiencia de la óptica del cristal.
Para archivos fotométricos (formato Eulumdat) así como también para requisitos específicos del cliente, p. ej. cubos de LED adicionales, mayores corrientes de operación, óptica de cristal adicional, por favor contácte a Mexie
Sujeto a cambios. Información proporcionada sin garantía.
SWARO LENTES CRYSTALES ÓPTICOS
Descripción del modelo
SWARO LENTE A04

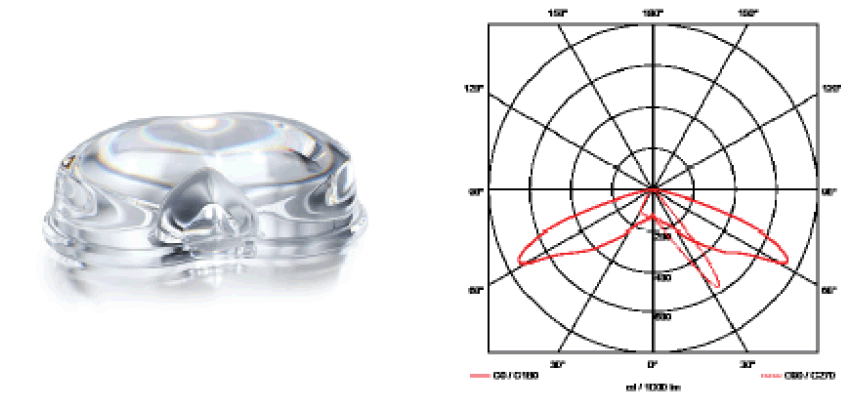

Descripción del modelo
SWARO LENTE A05
Distribución de luz
asimétrica
Distribución de luz
asimétrica
Eficiencia*
89.5%
Eficiencia*
85.5 %

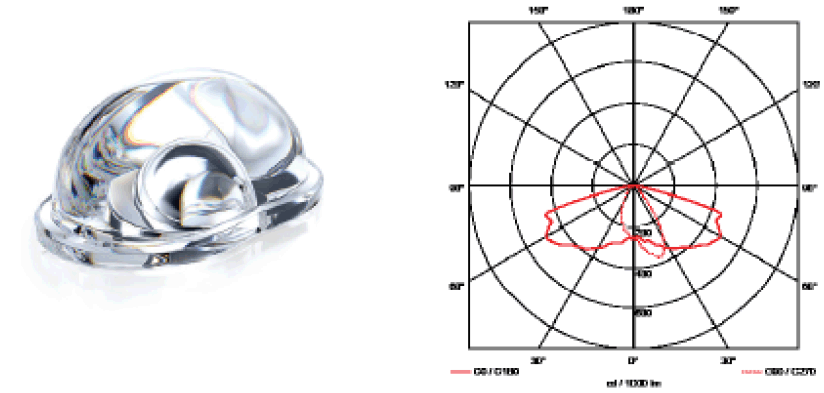

Descripción del modelo
SWARO LENTE A06
Descripción del modelo
SWARO LENTE A07
Distribución de luz
asimétrica
Distribución de Luz
asimétrica
Eficiencia*
88.2/%
Eficiencia*
87.8%
Descripción del modelo

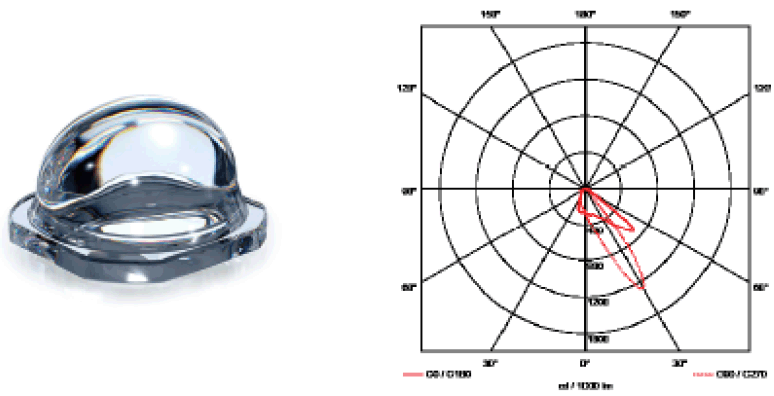

SWARO LENTE A08

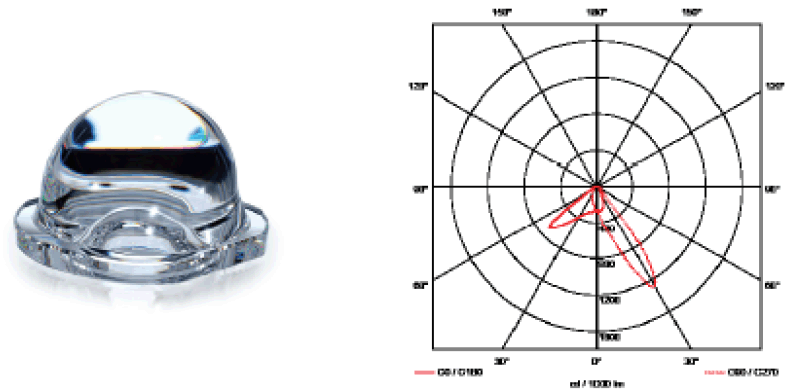

Descripción del modelo
SWARO LENTE A09
Distribución de luz
asimétrico
Distribución de luz
asimétrico
Eficiencia*
85.6%
Eficiencia*
85.6%
Descripción del modelo

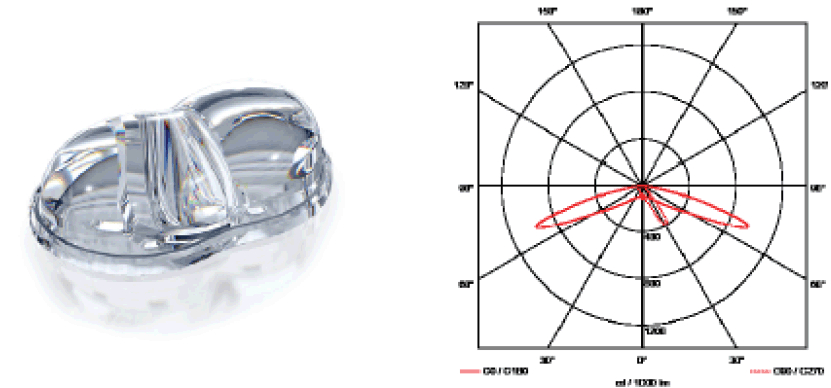

SWARO LENTE A10
Distribución de luz
asimétrico
Eficiencia*
83.8%
Descripción del modelo

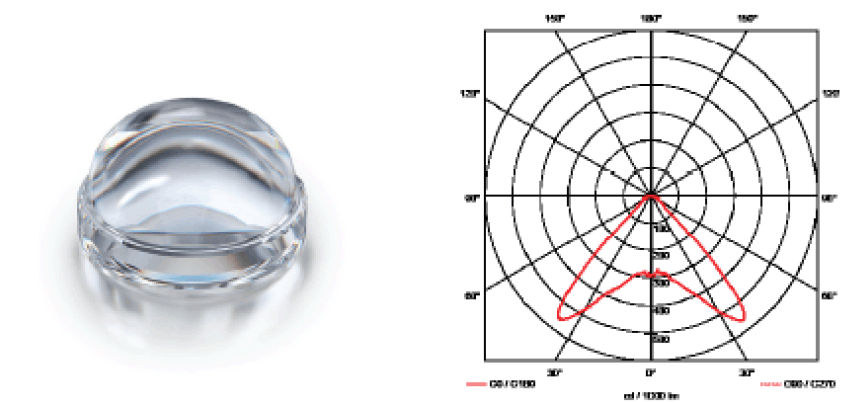

SWARO LENTE S02

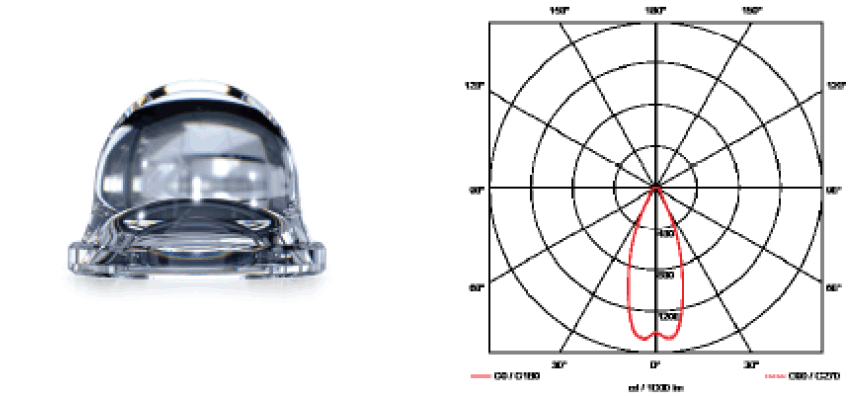

Descripción del modelo
SWARO LENTE S04
Distribución de luz
rotacionalmente simétrico
Distribución de luz
rotacionalmente simétrico
Eficiencia*
89.5%
Eficiencia*
87.5%
Descripción del modelo

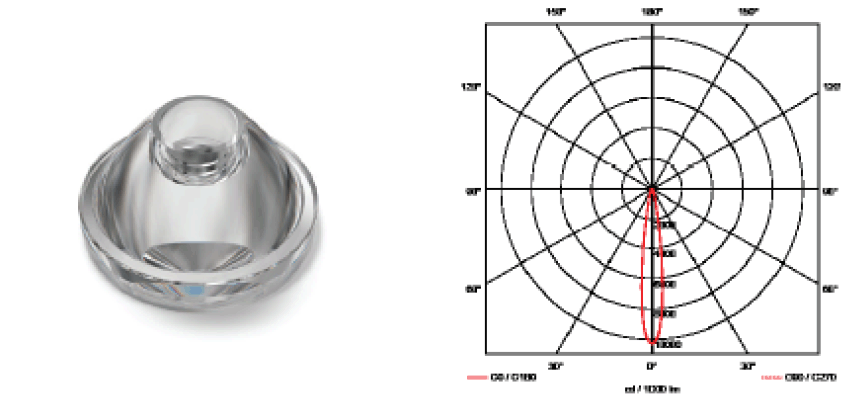

SWARO LENTE T01
Distribución de luz
rotacionalmente simétrico
Eficiencia*
88.0%
APLICACIONES
+ Naves Industriales
+ Talleres
+ Espacios Interiores
+ Fachadas, etc

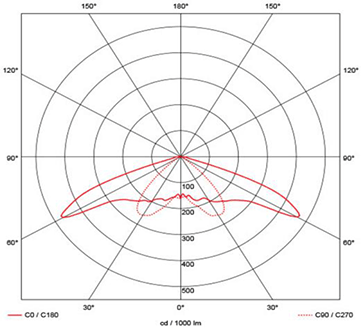

Curva de distribución simétrica

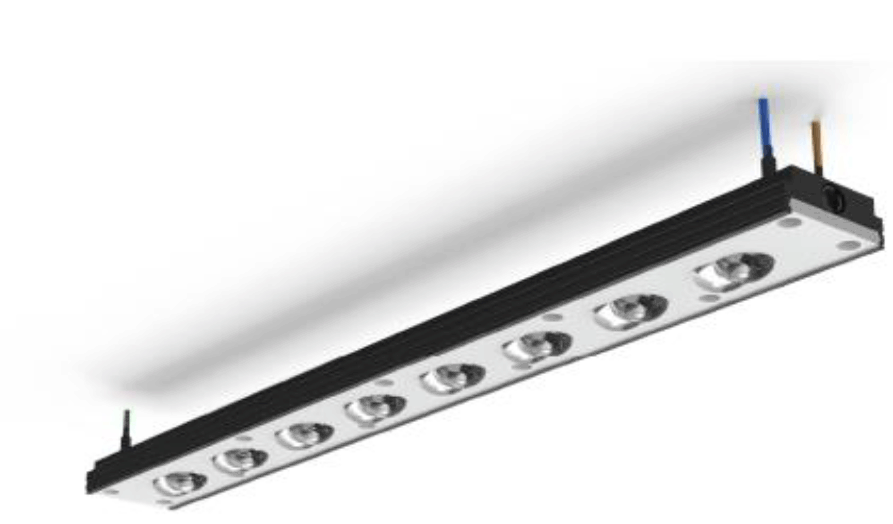

SWARO TUBE 3.0 MÓDULO SLIM 8 LED´s
Material de la Carcasa
Aluminio extruido anodizado
Óptica
8 opticas de cristal, 1 x LED
Material de la Carcasa
Cristal Swarovski de alta eficiencia
Tipo de LED
XP-L Marca Cree
Vida Útil
80,000 horas
Potencia
16 W, 30 W
Controlador
Driver electrónico 100-240V, externo
Flujo Luminoso
2,700 - 4,400 lúmenes
Eficiencia Luminosa
168 lm/W
Dimensiones
450 x 75 x 90 mm
Grado de protección
IP 66
Temperatura de Color
4,750 K
Distribución Luminosa
Simétrica, Asimétrica
Instalación
Suspender, sobreponer
APLICACIONES
+ Naves Industriales
+ Talleres
+ Espacios Interiores
+ Fachadas, etc
Curva de distribución simétrica

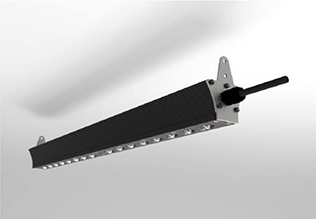

SWARO TUBE 3.0 MÓDULO SLIM 16 LED´s
Material de la Carcasa
Aluminio extruido anodizado
Óptica
16 opticas de cristal, 1 x LED
Material de la Carcasa
Cristal Swarovski de alta eficiencia
Tipo de LED
XP-L Marca Cree
Vida Útil
80,000 horas
Potencia
88 W
Controlador
Driver electrónico 100-240V, externo
Flujo Luminoso
11,900 lúmenes
Eficiencia Luminosa
135 lm/W
Dimensiones
450 x 505 x 195 mm
Grado de protección
IP 66
Temperatura de Color
4,750 K
Distribución Luminosa
Simétrica, Asimétrica
Instalación
Suspender, sobreponer
APLICACIONES
+ Grandes alturas
+ Estadios
+ Canchas deportivas
+ Estacionamientos y plataformas aeroportuarias

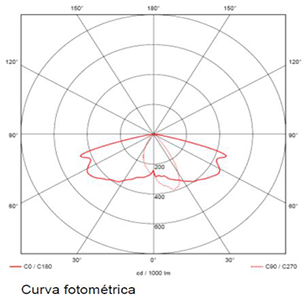

Curva de distribución asimétrica

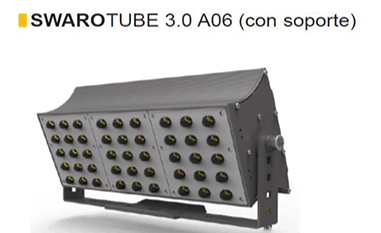

SWARO TUBE 3.0 MÓDULO A6 45 LED´s
Material de la Carcasa
Aluminio extruido anodizado
Óptica
45 ópticas de cristal independientes
Material de la Óptica
Cristal Swarovski de alta pureza
Tipo de LED
XP-L2 Marca Cree
Vida Útil
100,000 horas
Potencia
267-300 W
Controlador
Driver electrónico 100-240V, externo
Flujo Luminoso
27,000 - 34,000 lúmenes
Eficiencia Luminosa
127 lm/W
Dimensiones
335 x 631 x 217 mm
Grado de protección
IP 66
Temperatura de Color
4,750º K
Distribución Luminosa
Simétrica, Asimétrica
Instalación
Suspender, sobreponer

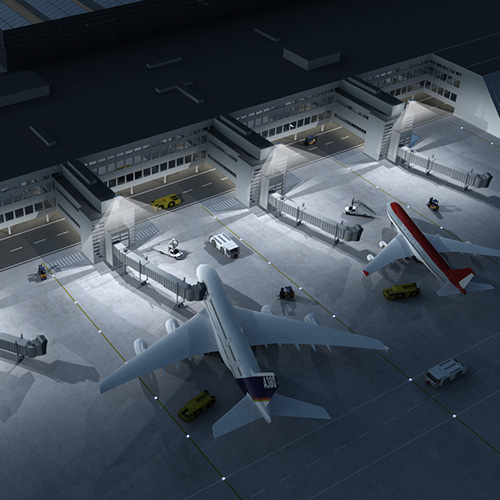

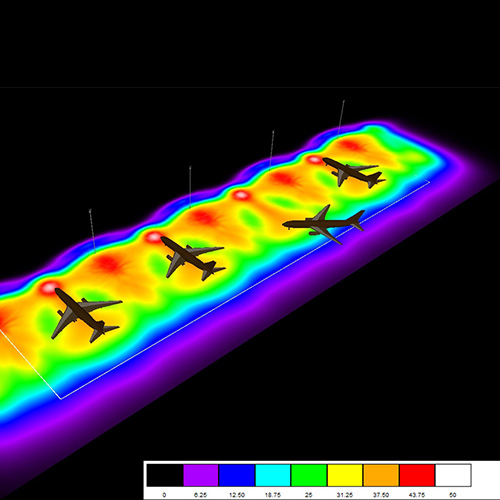

SWAROTUBE 3.0 con su combinación de alto rendimiento y fiabilidad ofrece una solución ideal para la iluminación de la plataforma. La eficiencia del sistema se incrementa, mientras que disminuyen los costos de energía gracias a la tecnología de ahorro de energía LED combinado con elementos ópticos de alta precisión hechas de vidrio especial. Bajo mantenimiento, el uso de materiales reciclables de larga vida de servicio subrayan la sostenibilidad de esta solución. SWAROTUBE tiene una unidad continua y tiempos de reacción muy cortos . SWAROTUBE 3.0 es la primera iluminación de la plataforma del mundo, basado en LEDs que permitan alcanzar la uniformidad y la iluminancia necesaria en postes de 34m de alto. Los módulos LED puede estar integrados en las estructuras existentes sin disipador de calor adicional o montados en postes existentes, incluyendo las carcasas SWAROTUBE 3..

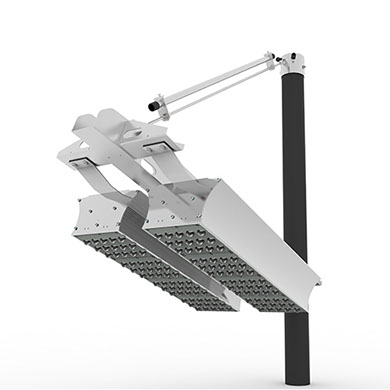

SWAROTUBE A
Sistema innovador de iluminación LED en puntos altos en plataformas de vuelos.
+ Módulo LED reemplazable
+ La tecnología de alto rendimiento: proporciona altas cantidades de flujo luminoso
+ Posibilidad de integración a las luminarias existentes
+ Gestión térmica óptima con núcleo de aluminio
+ Lentes hechas de vidrio especial Swarovski
+ Posibilidad de componentes electrónicos externos
+ Control continuo
+ Tiempo de respuesta rápido en comparación con las soluciones convencionales
1
Para áreas de almacenamiento y naves de producción, así como para tiendas de mayoristas y minoristas, SWAROTUBE 3.0 es la solución de iluminación perfecta gracias a su eficiencia energética y facilidad de mantenimiento. Con su diseño modular, cumple con diferentes requisitos de alumbrado y distribución de la luz que se pueden resolver con un solo sistema. El flujo luminoso variable, el control de luz precisa y la alta calidad de reproducción cromática aseguran una iluminación óptima, al mismo tiempo SWAROTUBE 3.0 convence por su iluminación sin deslumbramiento. Los empleados y clientes por igual experimentan un ambiente agradable que resulta en una influencia positiva en el comportamiento de la productividad y de la compra.
Una vida útil de 80.000 horas, una alta eficiencia energética, instalación fácil y bajo mantenimiento añade importantes ahorros en costos
SWAROTUBE I
Inovación de alumbrado LED para centros comerciales e industria
+ Alta tecnología de salida: proporciona altas calidades de flujo luminoso
+ Modular en el tamaño del sistema, de energía y la radiación luminosa
+ Distribución variable de luz
+ Vida de servicio: 80.000 horas
+ Bajo consumo de energía
+ Bajos costos de mantenimiento
+ Sin reflejos
+ Alta calidad y eficiencia óptica con el vidrio especial de Swarovski
Elementos.
3 elementos: módulo COM, fuente de poder e iREGs
Fuente de poder.
varias luminarias por iREG
Control
de Luminarias
arreglo flexible (preferentemente en "distribución E", opcionalmente en
en una carcasa de distribución independiente en los módulos de iluminación)
Monitoreo de la
Luminaria.
condiciones de trabajo, retroalimentación del LED de manera
individual
Control de brillo .
8 niveles o ajuste continuo
de brillo noche / día
Instalación
.
instalación flexible del iREG con el diseño del sistema
(ejemplo: por medio de distribución electrónico de fácil acceso
para facilitar el mantenimiento y evitar cualquiera de los "f-times")
Características
La integración en el control del túnel central a través de 4 -20 mA , L AN, Profibus DP o contactos libres de potencial ( ejemplo PLC )
